介绍

太阳能安装支架是任何光伏（PV）项目的核心。它支撑着太阳能组件，安全地将载荷传递到屋顶或地面，并确保系统能够可靠运行25-30年。选择合适的支架并非仅仅是选择导轨和支架那么简单，它需要根据场地条件、组件规格、环境载荷和工程标准进行仔细计算。

设计不当的安装系统会导致材料成本过高、安装困难，甚至在极端风、雪或地震等天气条件下造成结构损坏。本指南将介绍工程师计算光伏项目正确安装结构的关键步骤。

1. 了解太阳能支架结构的主要载荷

第一步是确定作用在物体上的所有力。 光伏安装系统.

1.1 恒载（永久荷载）

静载荷是指所有固定部件的重量，包括：

· 太阳能电池板

· 铝制导轨

· 夹具

· 螺栓和紧固件

· 安装支架

· 压载物（适用于某些平屋顶系统）

该结构必须在整个项目周期内安全地支撑这一重量。

基本公式：

静载荷 = 模块重量 + 安装系统重量 + 附加设备重量

例子：

一块光伏组件重25公斤，面积为2.2平方米：

[ 25kg ÷ 2.2m² = 11.4kg/m² ]

然后加上轨道、夹具和其他部件的重量。

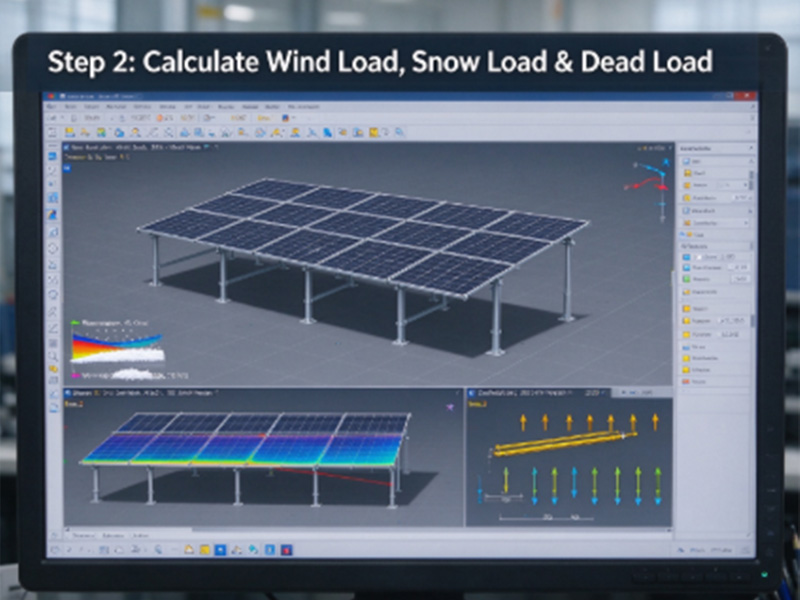

2. 计算风荷载

风荷载通常是太阳能支架设计中最关键的因素，尤其对于太阳能支架而言更是如此。 屋顶系统地面安装支架和太阳能车棚。风产生的压力和上升力可能会将组件和结构从其基础上拉开。

基本风压公式

\[ P = 0.5 \times \rho \times V^2 \]

在哪里：

· P = 风压（帕斯卡）

· ρ = 空气密度（约 1.225 kg/m³）

· V 设计风速（米/秒）

例子：

风速为 40 米/秒时：

\[ P=0.5 \times 1.225 \times 40^2 \]\[ P≈980Pa \]

实际设计荷载还必须考虑以下因素：

· 风向

· 面板倾斜角度

· 建筑高度

· 地形类别

· 阵列边缘效应

· 地方设计规范

由于气流在光伏阵列的边缘和角落处会产生更强的吸力，因此这些区域的风压通常较高。

3. 计算雪荷载（如适用）

对于寒冷气候下的项目，雪荷载可能成为控制设计因素。

雪荷载取决于：

· 地面雪荷载

· 屋顶或面板倾斜角度

· 雪密度

· 积雪情况

基本公式：

雪荷载 = 地面雪荷载 × 形状系数

例如：

如果当地地面雪荷载为：

1.5 kN/m²

面板形状因子为：

0.8

然后：

\[ 1.5 \times 0.8 = 1.2kN/m² \]

积雪通常较多 低角度光伏系统而坡度较大的模块可能更容易脱落积雪。

4. 确定太阳能组件布局

安装结构很大程度上取决于光伏阵列的设计。

重要参数包括：

模块信息

· 长度

· 宽度

· 厚度

· 重量

· 框架类型

· 夹紧位置

数组布局

· 每行模块数

· 行数

· 行间距

· 倾斜角度

· 方向（纵向或横向）

例子：

一个1兆瓦的地面安装项目可能需要数千个模块。轨道间距或桩间距的微小变化都会显著影响钢材消耗和安装成本。

5. 选择正确的结构部件

工程师在计算载荷后，选择合适的部件。

铝合金导轨

查看：

· 弯曲强度

· 偏转

· 跨度长度

· 材料等级

跨度较长的轨道需要更坚固的钢轨或更小的支撑间距。

夹具

夹具必须能够承受：

· 模块重量

· 风力抬升力

· 热膨胀

· 机械应力

夹具位置应符合模块制造商的要求。

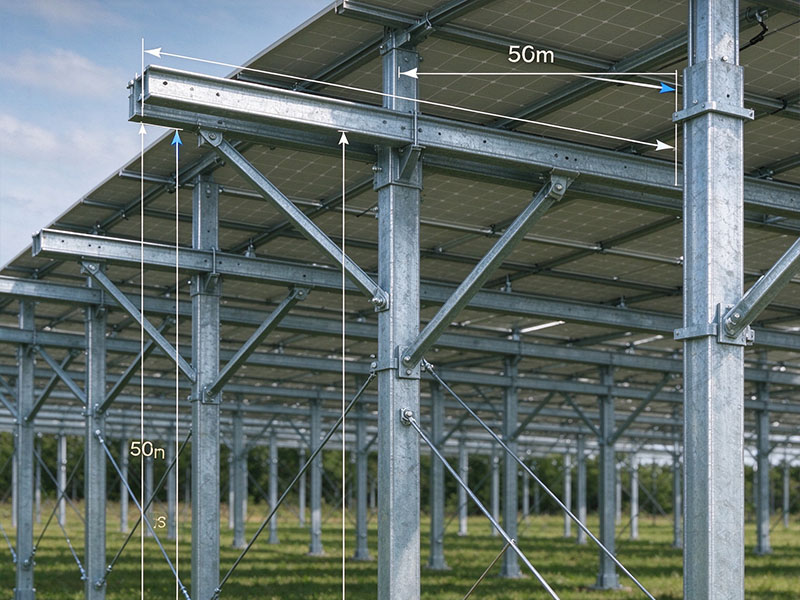

柱子和基础

对于地面安装系统：

工程师计算得出：

· 轴向压缩

· 拔出力

· 弯矩

· 土壤阻力

基金会的选择取决于：

· 土壤类型

· 风速

· 数组高度

· 地面条件

常见地基类型：

· 打入式桩

· 地脚螺钉

· 混凝土基础

6. 应用安全系数和设计标准

太阳能安装结构必须符合当地工程标准。

常用标准包括：

· ASCE 7（美国）

· 欧洲规范

· AS/NZS 标准

· GB标准（中国）

计算通常包括：

· 荷载组合

· 材料安全系数

· 连接强度检查

· 挠度极限

例如，风荷载、雪荷载和恒荷载要按照适用的结构规范进行组合，而不是简单地相加。

7. 示例：简单的地面安装计算

认为：

· 模块尺寸：2.2平方米

· 模块重量：25公斤

· 风速：40 米/秒

· 倾斜角度：25°

· 雪荷载：0.8 kN/m²

步骤 1：计算恒载

控制板：

[ 25kg ÷ 2.2m²=11.4kg/m² ]

添加安装结构：

[ 11.4+4=15.4kg/m² ]

步骤二：计算风压

\[ P=0.5×1.225×40^2 \]\[ P≈980Pa \]

根据阵列位置应用空气动力学系数。

步骤 3：选择结构

根据最终载荷：

· 选择轨道尺寸

· 确定夹具间距

· 计算桩深

· 验证螺栓强度

最终设计方案在施工前必须通过结构计算。

8. 选择太阳能支架时常见的错误

错误一：到处使用标准设计

为低风速地区设计的建筑物在沿海或飓风地区可能会发生故障。

解决方案： 务必使用项目特定的风雪数据。

错误二：忽略边缘区域

第一排和最后一排受到的风力更大。

解决方案： 加固边缘区域或调整间距。

错误三：结构尺寸过大

钢材用量过多会增加项目成本。

解决方案： 优化：

· 轨道间距

· 材料厚度

· 基础设计

误区四：仅根据价格选择

更经济的安装系统可能采用：

· 更薄的铝

·
